背景

VUメータがなんかその辺に転がっていたので活用してみました。

回路ソース

http://www.technobase.jp/eclib/DIGIT/KIT/vuboard.pdf

こちらの回路をそのまま作成しています。

パターン図

ユニバーサル基板での実装
回路レイアウトを事前に設計しておきます。

手実装なのでレイヤーは適当。
ピンクが電源
青はGND
緑はその他

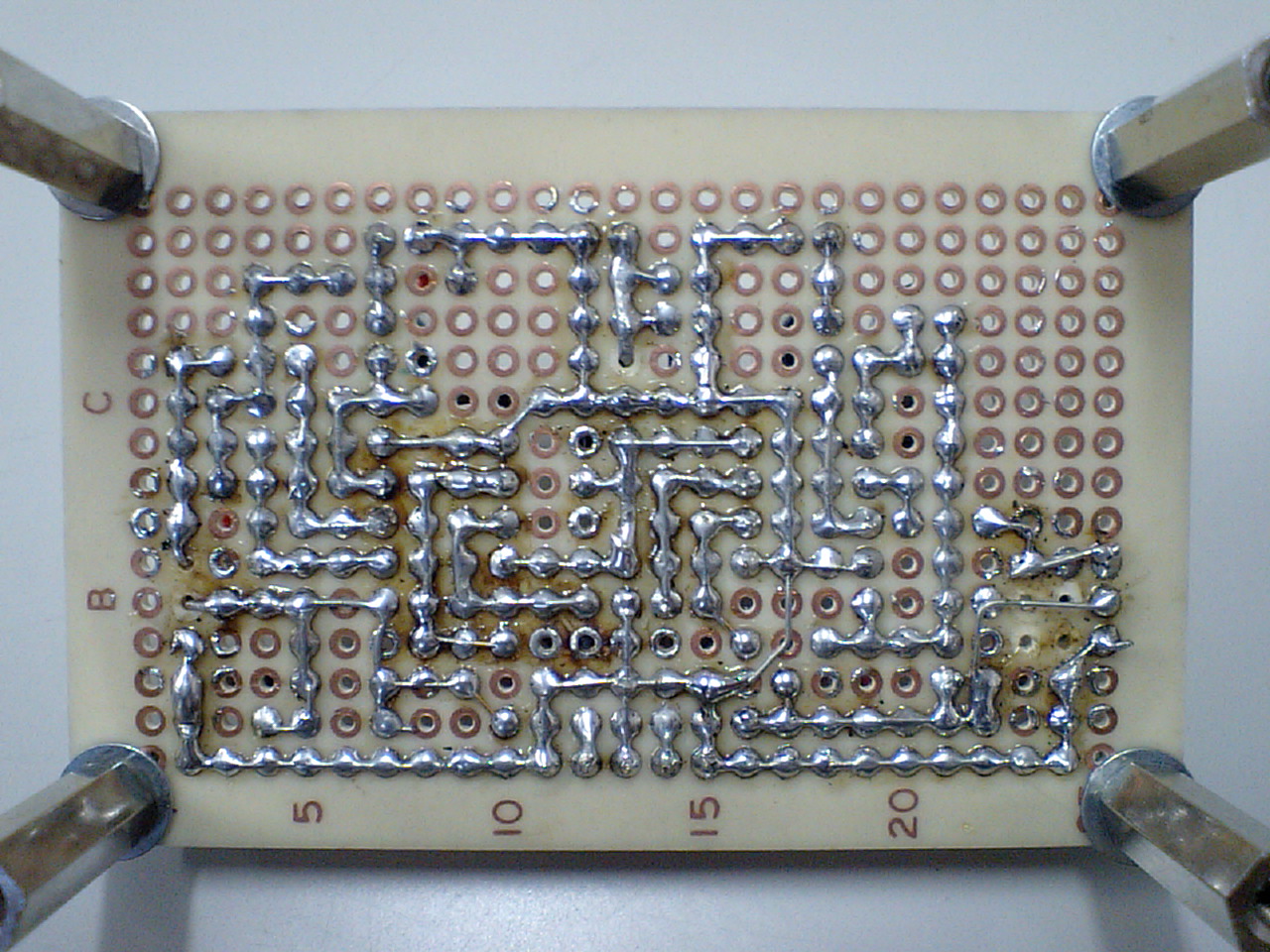

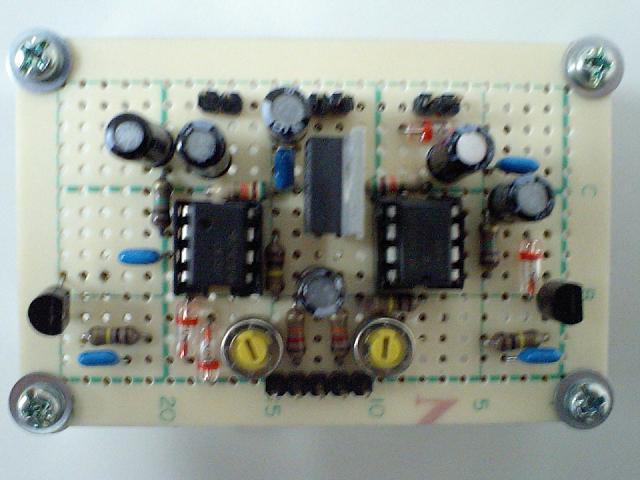

実装

紆余曲折ありましたが、こんな感じにで完成しました。

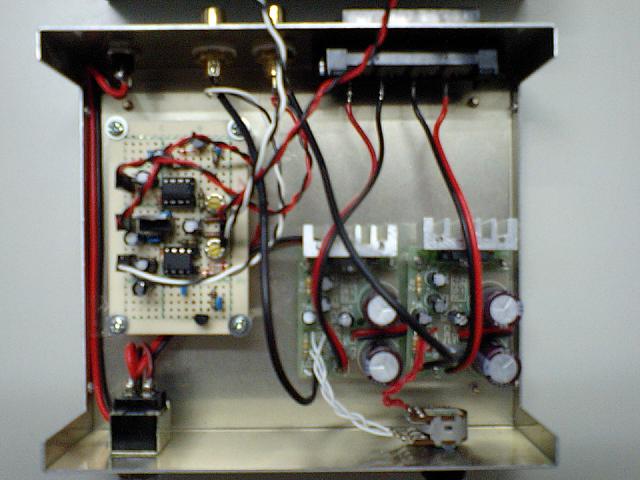

ケースへの組み込み

アンプに組み込みます。
アンプは秋月の 東芝TA7252APオーディオアンプキット×2

アナログメータは針が動く様が味があって良いですね。
