AKI-H8を3.3Vで駆動する



AKI-H8/3694、3664

 3694は3664と殆ど同じなので同様に出来るかと。

 特に手間がかかるわけでもなく、
 秋月のマイコンボードであれば、背面のチップコンデンサ”C7”を外して、VclとVccに3.3Vを供給します。
 でも、もしかしたら外す必要ない?
 Tinyはジャンパとか設置されてない代わりにVclに繋がるピンが外に出ていますので、5VのピンとVclに3.3Vを供給します。
 但し、3.3V駆動時は10MHz以下での駆動が前提とのこと。
 (20MHzでも動くっちゃうごくけど、電気食うような用途には無理かと。あと、動作保障外なので不安定な動作をしないとも言い切れない。)



AKI-H8/3694、3664のクリスタルの交換

 最初に言っておく・・・・

 二人でやれwwwwwww

 というのも、半田ごてを二つ用意して、両側同時に溶かさないと正味無理。

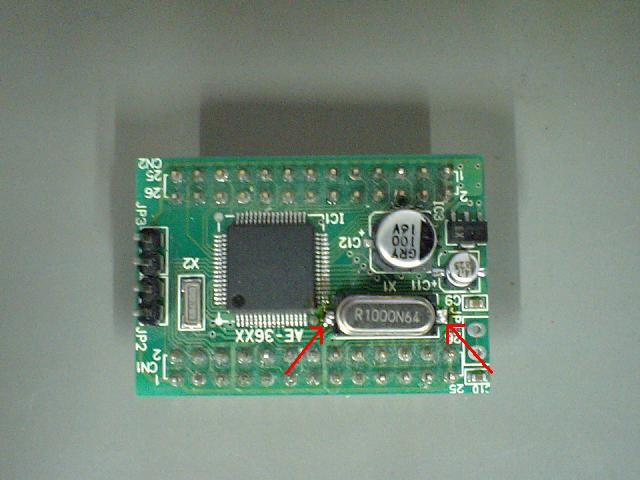

 赤矢印を熱してクリスタルを外す。


 一人でやろうとすると、パターンが剥がれるっ・・・

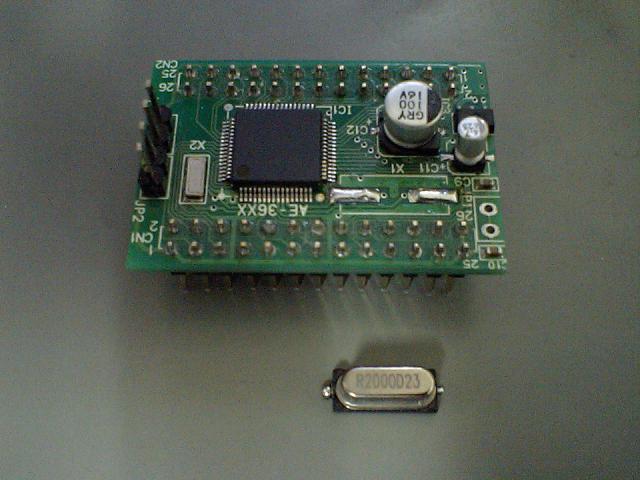

 装着するクリスタルは、普通の(表面実装でない)クリスタルで可。
 その場合は、元の付いてたクリスタルの台座を使う。

 この付ける予定のクリスタルは、他から外したものなので足が短いですがwww

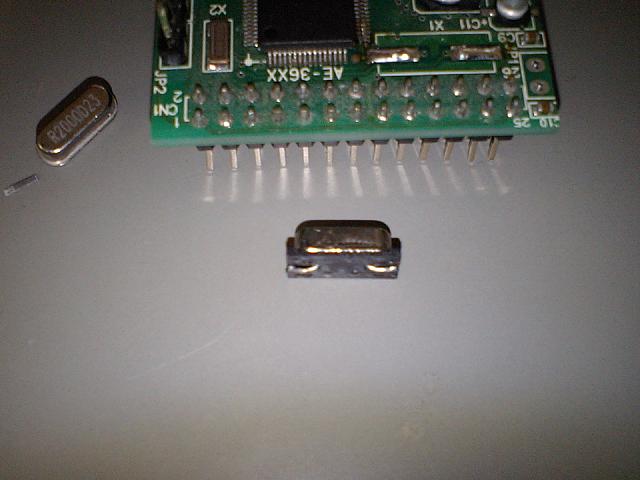

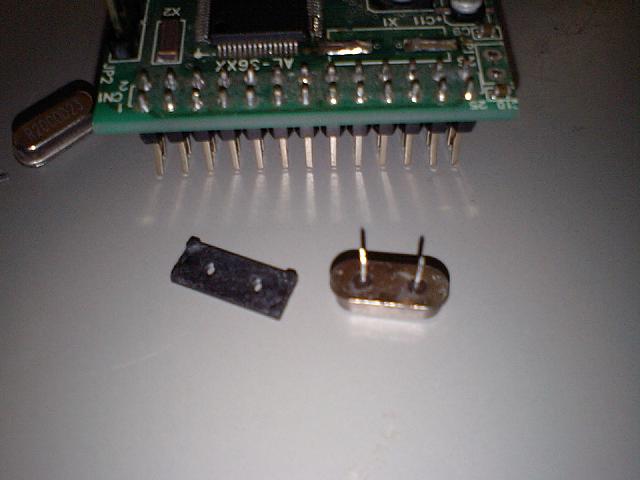

 台座にはめて足を折り曲げればおk(いかにも折り曲げてくれと言わんばかりの溝がある)

 あとは表面実装の手順で装着するだけ。



AKI-H8/3052

 3048、3052では3V駆動は出来ません。302xのシリーズでやってくれとのこと。
