共立で１個50円で売ってた16セグLEDを使ったデジタル時計の製作

---

10/04/04[sun]
　タイトル長いなｗｗｗ（←

　前回のバイク用ステータスモニターの回路が正しく駆動できたので、同じようにして16セグのも製作開始
　っつか、後輩が16セグ*2使って遊びつくした感じで、気持ちせかされたかな？ｗ

　こいつは手ごわいぞｗ
　なんたって16セグだ。ただでさえI/O16個必要なのに（全部使うなら）それが時計用ということで＊４つだ
　駆動は勿論ダイナミックでするとして、セレクト用にI/O４本
　ドットとかも使うならさらに１本追加

　H8(Tiny)でも結構きつい？、要求I/O数ｗ
　さらに、後輩はPICを使ってるってことでそれ様にも対応してやらんと・・・・
　さらに、
　そんな大きい基盤が無い・・・無駄にでかい16セグLED。中基盤で２つがギリ収まるサイズ
　これで１個50円って言うんだから安いには安い
　そこで思いついたのがコレ↓
　　　
　まだ製作途中やけど、

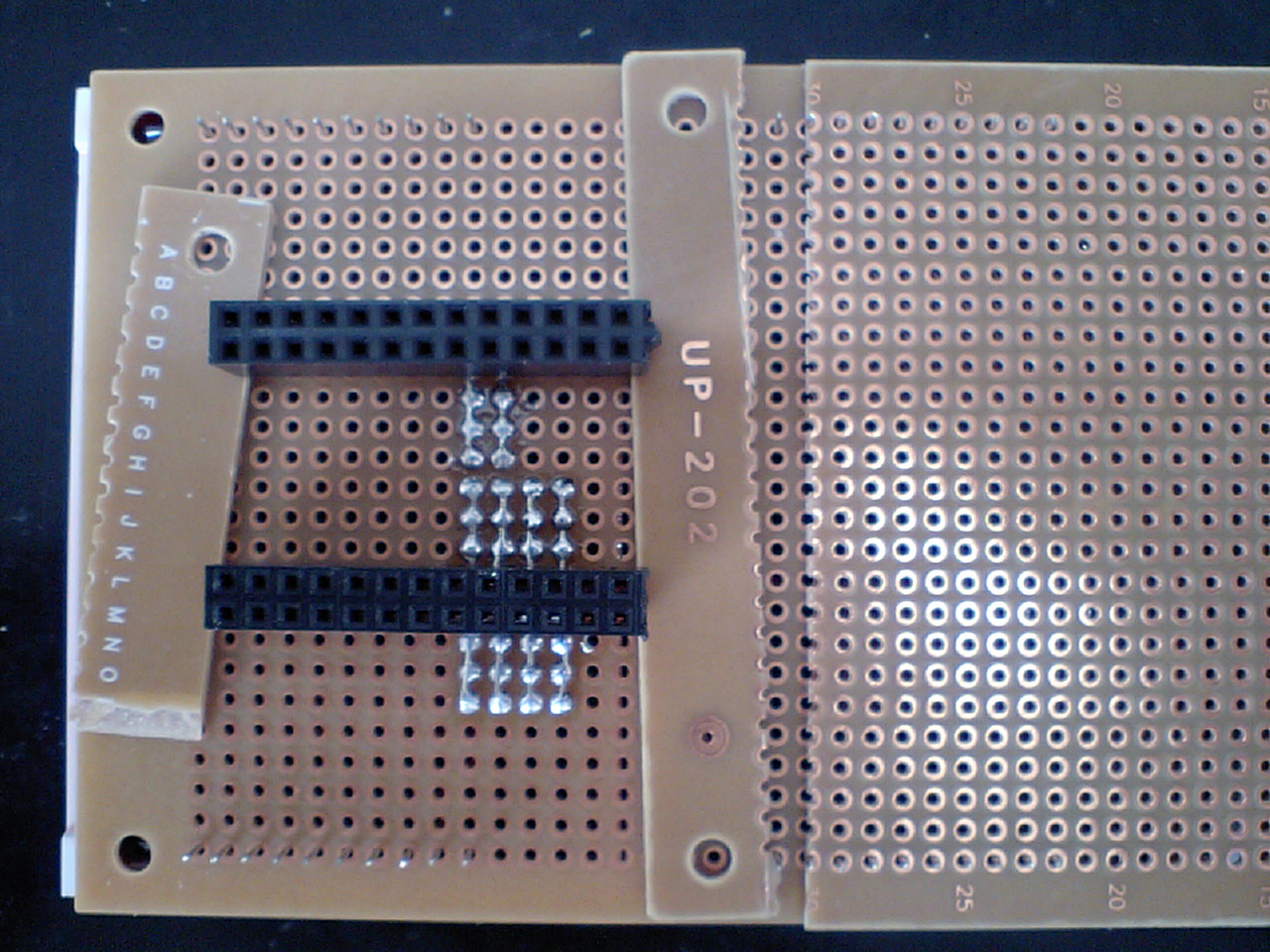

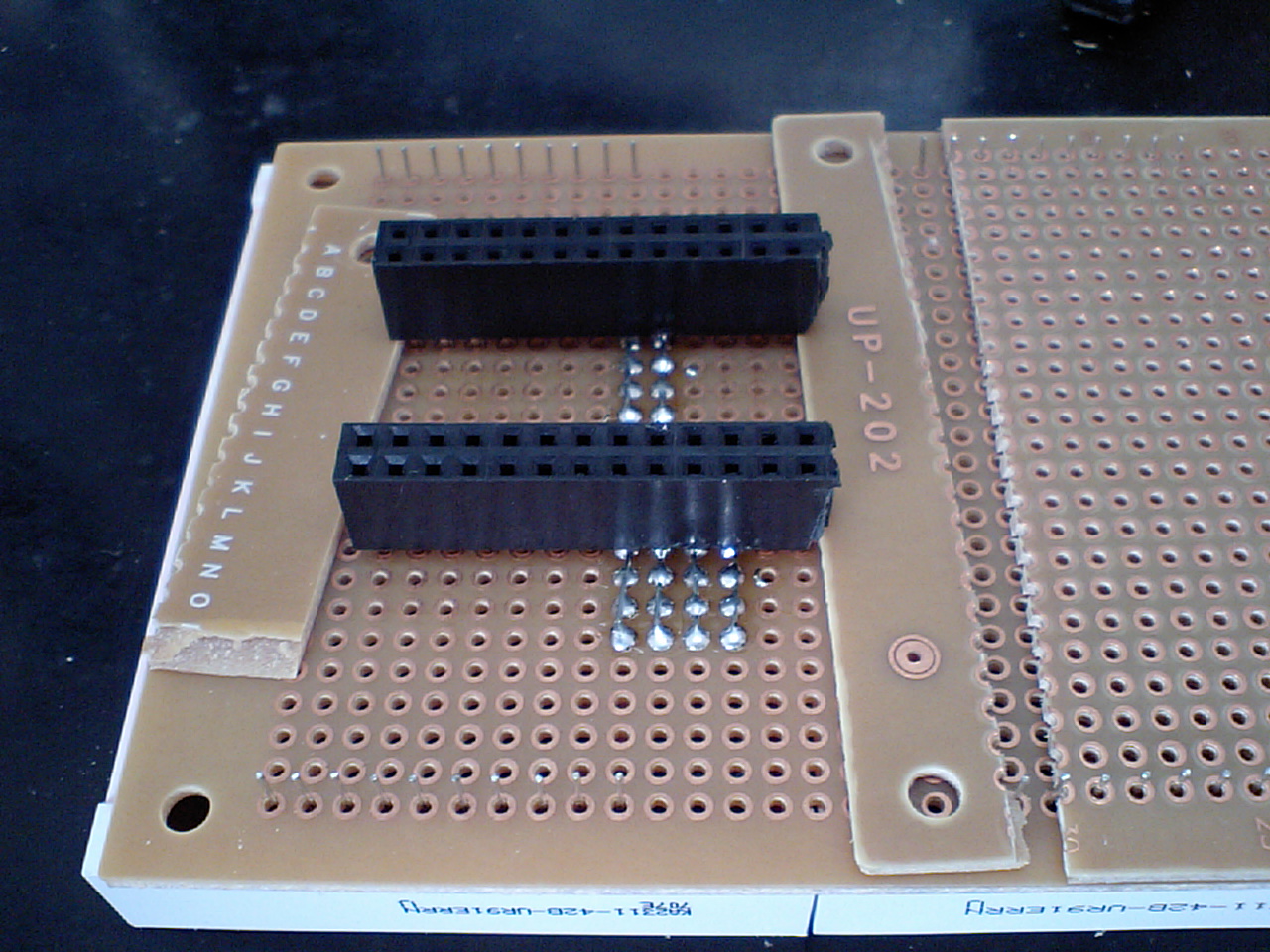

　基盤の裏面にマイコン(H8)接続のコネクタ！
　縦横にスペースが無いなら乗せてやればいい（←

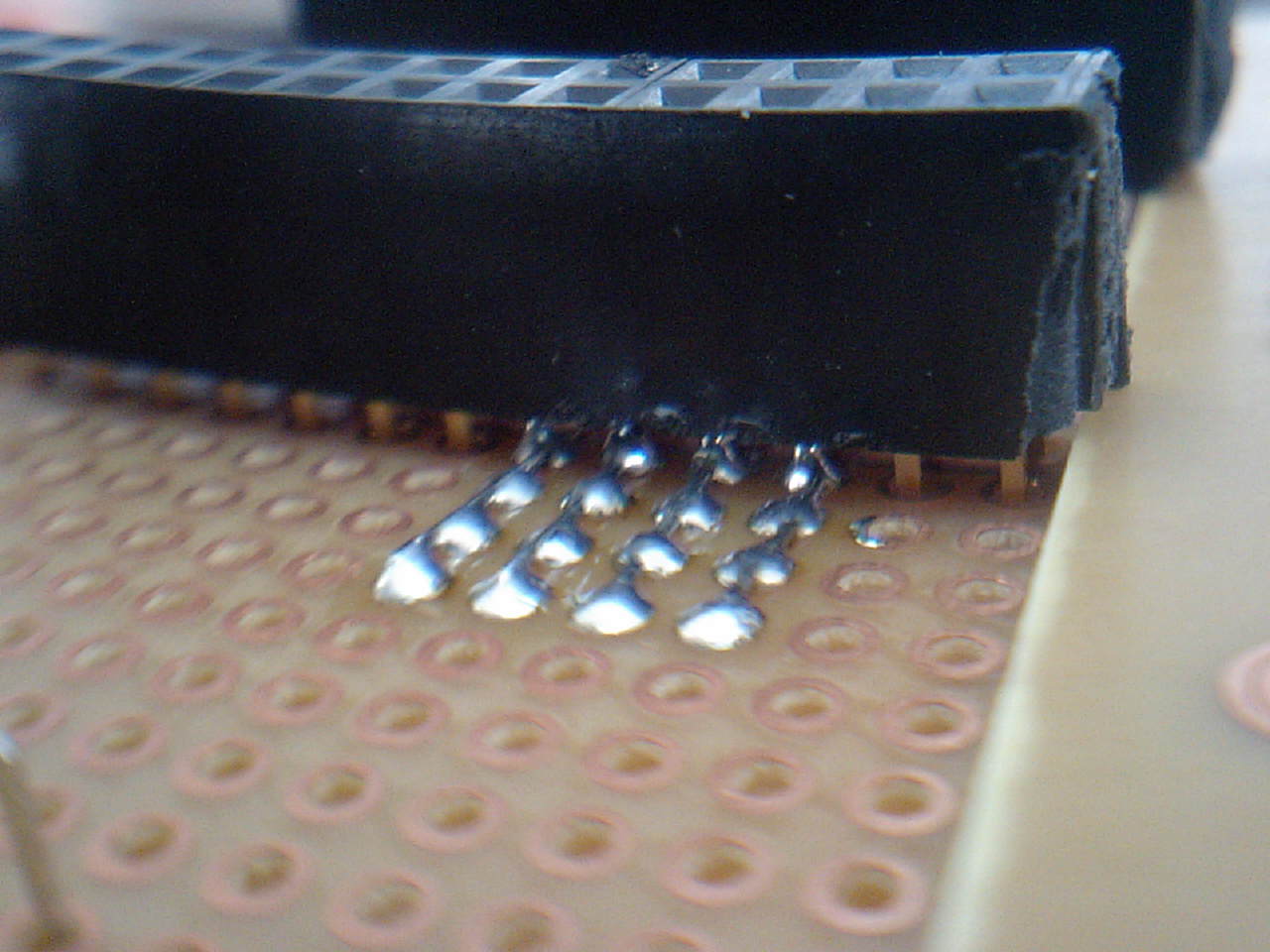

　これが結構苦労。
　こんなことして本当に意味があるのか・・・・いや、意味というより効率的なのだろうかと疑問に思いたくなる作業

　同時にこの基盤用に、H8Tinyのコネクタに合うPIC基盤、もとい専用互換も製作。
　これでPICでも使える。

---
